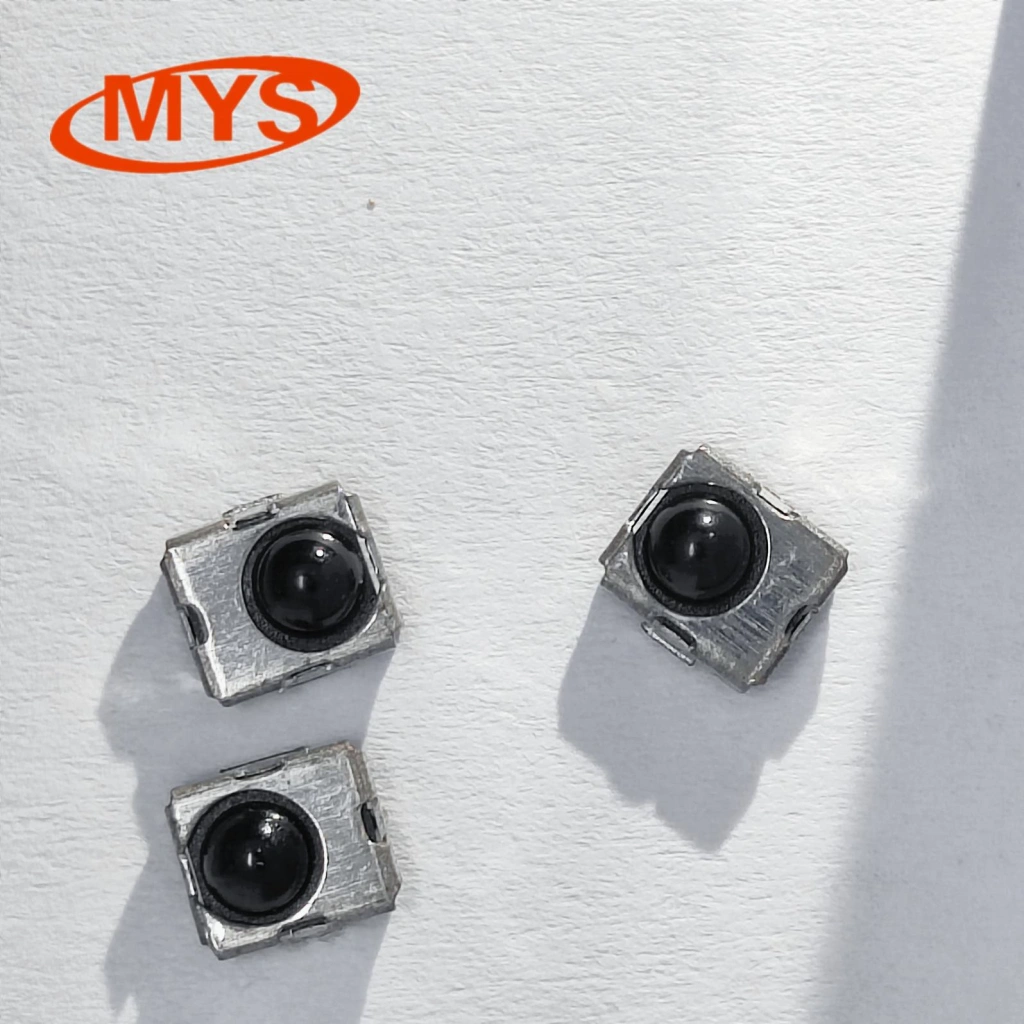

● الوصفMYS-IRM-7607 عبارة عن وحدة استقبال SMD IR صغيرة لأنظمة التحكم عن بعد بالأشعة تحت الحمراء. يتم تجميع الصمام الثنائي PIN والمضخم المسبق على ثنائي الفينيل متعدد الكلور ، وتتضمن حزمة الإيبوكسي مرشح الأشعة تحت الحمراء. يمكن توصيل إشارة الخرج غير المعدلة مباشرة بمعالج دقيق لفك التشفير. قد يتم قمع إشارة البيانات عند إرسالها بشكل مستمر. ● الميزاتSMD رفيع للغاية ...

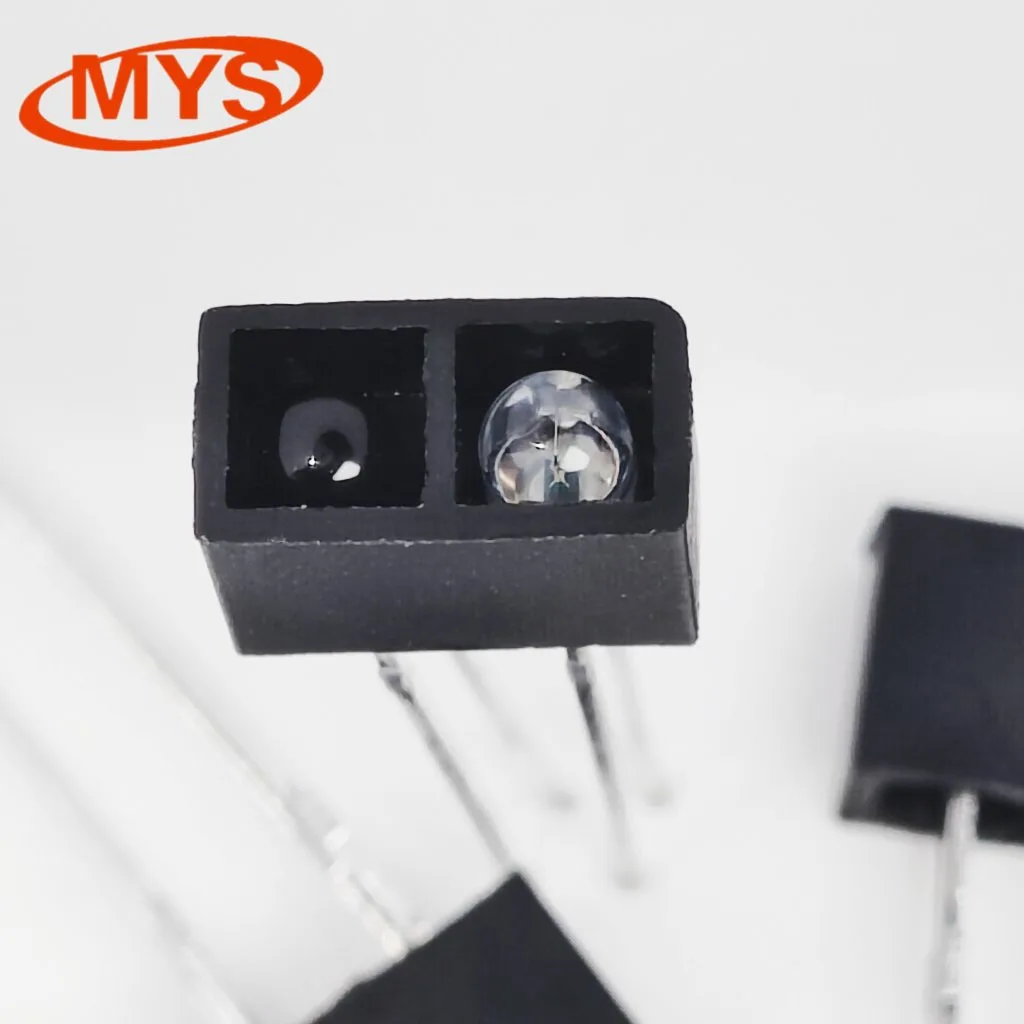

● الميزات.وقت استجابة سريع.عالية التحليل.ذروة الطول الموجي λp = 940nm.عالية الحساسية.Pb free.سيبقى هذا المنتج نفسه ضمن الإصدار المتوافق مع RoHS. ● الأوصاف يتكون MYS-6808-G-ZB من صمام ثنائي باعث للأشعة تحت الحمراء وترانزستور ضوئي من السيليكون NPN ، مغطى جنبا إلى جنب على محور بصري متقارب في غلاف أسود لدن بالحرارة. لا يتلقى الترانزستور الضوئي إشعاعا من IR LED في الوضع العادي ، ولكن عندما يكون ...

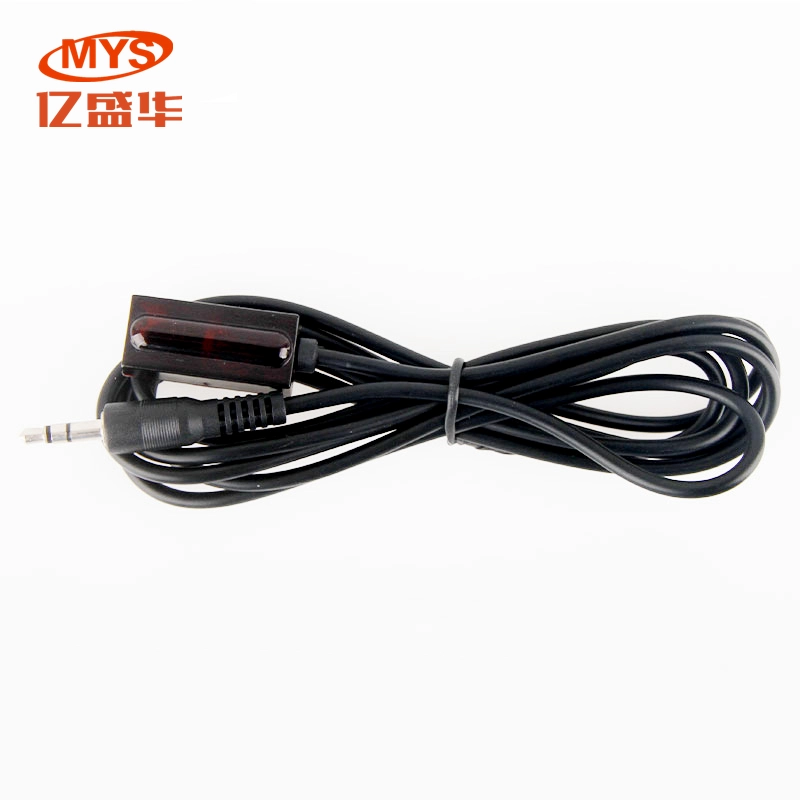

Producto: 20-56kHz Banda anchaModelo: MYS-016Dimensiones de la carcasa: 18 * 13 * 7 mm (aprox.) Voltaje de funcionamiento: 2.7-5.5VPlug, 2.5 mm / 3.5 mmLongitud del cable: 500-5000 mmFrecuencia IR compatible: 20-56kHz / 38kHzDescripción del producto: Productos personalizados de acuerdo con los requisitosAplicaciones: Cajas de cable, DVR HD, DVR Y MODELO DE STB; :MYS-016● Amplia adaptación de voltaje、bajo consumo de energía、alta sensibilidad、Excelentes características antiinterferentes;● Aplicaciones: TV, decodificador, VTR, audio, marco de fotos digital, electrodoméstico, aire acondicionado, juguete, lámpara y todos los electrodomésticos...
Modelo:MYS-3461 Amplia adaptación de voltaje, bajo consumo de energía, alta sensibilidad, excelentes características antiinterferentes; Aplicaciones: TV, decodificador, VTR, audio, marco de fotos digital, electrodoméstico, aire acondicionado, juguete, lámpara y todos los electrodomésticos que requieren control remoto por infrarrojos;
الموديل: MYS-056 تصميم المنتج للشكل جميل ودقيق ، ويمكن تخصيص الطول والقابس وفقا لمتطلبات العملاء. تستخدم على نطاق واسع في جهاز فك التشفير الرقمي للشبكة ، وصوت السيارة ، والتلفزيون ، والوسائط المتعددة ، إلخ.
● الوصف
MYS-7608 عبارة عن أجهزة استقبال الأشعة تحت الحمراء المصغرة للتحكم عن بعد و
Otras aplicaciones que requieren un mejor rechazo de la luz ambiental.
يتم تجميع الصمام الثنائي PIN المنفصل وIC المضخم المسبق على إطار رصاص واحد.
تحتوي عبوة الايبوكسي على مرشح IR خاص.
تتمتع هذه الوحدة بأداء ممتاز حتى في الإضاءة المحيطة المضطربة
aplicaciones y proporciona protección contra pulsos de salida incontrolados.
● الميزات
● جهد إمداد التشغيل العريض 2.7 فولت - 5.5 فولت
● استهلاك تيار منخفض (النوع 415uA @ 3V)
● أقصى أمان للتداخل ضد ضوضاء VCC وضوضاء الضوء
● لا توجد مكونات خارجية ضرورية
● مرشح داخلي لمصباح الفلورسنت عالي التردد
● الإخراج النشط منخفض
● مستوى ESD مرتفع يصل إلى 8 كيلو فولت ل HBM
● تردد الناقل 37.9 كيلو هرتز
● Aplicaciones
1. التبديل البصري
2. ضوء الكشف عن protion من كونتول عن بعد
● أدوات AV مثل الصوت والتلفزيون وVCR والقرص المضغوط و MD و DVD وما إلى ذلك.
● Electrodomésticos como aire acondicionado, ventilador, etc.
● أجهزة فك التشفير التلفزيونية الكيبل التلفزيوني
● معدات الوسائط المتعددة
● تحذيرات
• التخزين والاستخدام حيث لا توجد قوة تسبب التحول أو التغيير في الجودة
• تخزينها واستخدامها في الأماكن التي لا توجد فيها رطوبة شديدة
• من أجل منع التلف الناتج عن الكهرباء الساكنة ، تأكد من توصيل جسم الإنسان ومكواة اللحام بالأرض قبل الاستخدام
• قد تؤدي ضوضاء التموج من خطوط إمداد الطاقة إلى تقصير مسافة الكشف عن وحدة استقبال تكنولوجيا المعلومات ، وبالتالي من أجل ضمان تشغيل أكثر موثوقية ، يرجى إضافة مرشح RC (R = 100 C = 47)
بين Vcc و GND
• عندما يتم تطبيق إشارة اضطراب على السلسلة ، لا يزال بإمكانها استقبال إشارة البيانات ومع ذلك ، يتم تقليل الحساسية إلى المستوى الذي لن تحدث فيه نبضات غير متوقعة
بعض الأمثلة على إشارات الاضطراب هذه التي يمكن أن تثبتت نبضات بواسطة السلسلة
ضوء تيار مستمر (على سبيل المثال من مصباح التنغستن أو ضوء الشمس)
ب إشارة مستمرة عند التردد المركزي أو أي تردد آخر
C إشارات من مصابيح الفلورسنت ذات الصابورة الإلكترونية ذات التموج العالي أو المنخفض
● التقييمات القصوى المطلقة (Ta = 25 °C)
| الفقرهمتر | سيمبرا | تصنيفات | Uاحمق | Nأوتايس |
| جهد الإمداد | مقابل | 2.7-5.5 | V | — |
| درجة حرارة التشغيل | أعلى ص | -25 ~ + 85 | درجة مئوية | — |
| درجة حرارة التخزين | Tstg | -40 ~+ 125 | درجة مئوية | — |
| درجة حرارة اللحام | TSD | 260 | درجة مئوية | 4 مم من جسم القالب أقل من 5 ثوان |
● الخصائص الكهربائية والبصرية (Ta = 25 °C)
|
الفقرهمتر |
سيمبرا | Rالآتينج | Uاحمق | شرط | ||
| دقيقه. | Tب. | ماكس. | ||||
| جهد الإمداد | مقابل | 2.7 | — | 5.5 | V | |
| العرض الحالي | المحكمة الجنائية الدولية | 0.35 | — | 0.68 | ما | لا يوجد إدخال إشارة |
| مسافة الاستقبال | L0 | 18 | — | — | m | عند محور الشعاع*1 |
| L45 | 9 | — | — | |||
| تردد مركز BPF | فو | — | 38 | — | كيلوهرتز | |
| ذروة الطول الموجي | 入 ص | — | 940 | — | نانومتر | |
| نصف زاوية | 9 | — | 45 | — | درجه | عند محور الأشعة * 1 |
| عرض النبض عالي المستوى | TH | 400 | — | 800 | μS | عند محور الأشعة *2 |
| عرض النبض منخفض المستوى | TL | 400 | — | 800 | μS | |
| جهد خرج عالي المستوى | VH | VCC-0.3 | — | — | V | |
| جهد خرج منخفض المستوى | VL | — | 0.2 | 0.4 | V | |
*1: سطح استقبال الشعاع عند رأس وعلاقته بمحور الشعاع في نطاق θ=0° و θ=45°
* 2: يتراوح من 30 سم إلى مسافة الوصول. متوسط قيمة 50 نبضة
● طريقة الاختبار
● مخطط كتلة الوظيفة
● المنحنيات الكهربائية والبصرية (Ta = 25 °C)
● لحام إعادة التدفق الخالي من الرصاص (Pb) Profie
● اللحام اليدوي
استخدم مكواة لحام بقوة 25 واط أو أقل. اضبط درجة حرارة مكواة اللحام أقل من 260 درجة مئوية.
● أبعاد العبوة
تلاحظ:
1. جميع الأبعاد بالمليمترات (بوصة).
2. التسامح هو ±0.30 مم (0.012 بوصة) ما لم ينص على خلاف ذلك.
3. المواصفات عرضة للتغيير دون إشعار.
● أبعاد الشريط والبكرة بالمليمترات
تلاحظ:
1.2400 جهاز كمبيوتر شخصى لكل بكرة ، 2 بكرات لكل صندوق ، 6 صناديق في الكرتون.
2. جميع الأبعاد بالمليمترات (بوصة).
3. التسامح هو ±0.30 مم (0.012 بوصة) ما لم ينص على خلاف ذلك.
4. المواصفات عرضة للتغيير دون ملاحظة.
