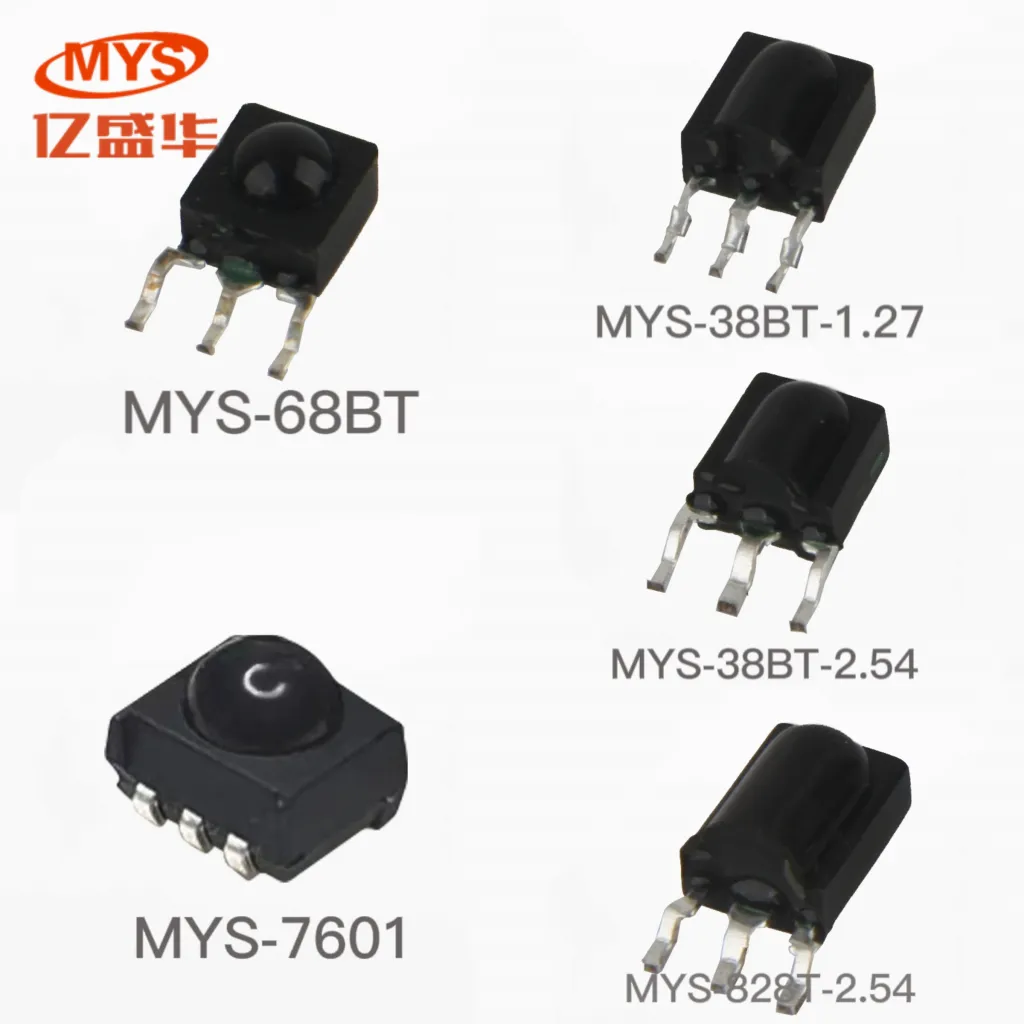

أفضل مستشعر الأشعة تحت الحمراء ODM / OEM | وحدة جهاز الاستقبال - MYS/YSH
El mejor módulo receptor de infrarrojos y sensor IR con alta sensibilidad. Venta al por mayor de productos infrarrojos de baja potencia suministrados por la fábrica de MYS. La personalización de ODM / OEM está disponible para los proveedores.
المواصفات الفنية لمستشعر الأشعة تحت الحمراء بالأشعة تحت الحمراء
يتم تحديد أداء وحدة استقبال الأشعة تحت الحمراء من خلال العديد من المعلمات الرئيسية. تشمل المواصفات الأكثر أهمية ما يلي:
نطاق جهد التشغيل: 2.7 فولت إلى 5.5 فولت تيار مستمر
مسافة الاستقبال: حتى 18 مترا في الظروف المثلى
زاوية الاستقبال: ±45 درجة أفقيا ، ±45 درجة رأسيا
تردد الناقل: 38 كيلو هرتز (قياسي) ، مع خيارات 36-56 كيلو هرتز
وقت الاستجابة: <100μs
درجة حرارة التشغيل: -25 درجة مئوية إلى + 85 درجة مئوية
العرض الحالي: <1.5 مللي أمبير (حالة العمل النموذجية)
تكامل الدوائر
عند تنفيذ وحدة استقبال الأشعة تحت الحمراء في التصميم الخاص بك ، ضع في اعتبارك طرق الاتصال التالية:
1. التكامل المباشر MCU: قم بتوصيل VCC بمصدر طاقة مستقر (3.3 فولت / 5 فولت). دبوس أرضي على أرض النظام. إخراج الإشارة إلى دبوس مقاطعة MCU. أضف مكثف فصل 0.1 درجة فهرنهايت بالقرب من دبوس VCC.
2. إعداد جهاز استقبال متعدد: اتصال متوازي لتغطية أوسع. اتصال تسلسلي لنطاق ممتد. دمج الإشارة لتعزيز الموثوقية.
سيناريوهات التنفيذ الشائعة
1. Automatización del hogar: sistemas de control de iluminación inteligentes, controles de cortinas automatizados, interfaces de sistemas HVAC, integración de sistemas de entretenimiento.
2. Aplicaciones industriales: sensores de línea de producción, sistemas de control de calidad, detección de posición, barreras de seguridad.
Problemas comunes y soluciones
1. مشاكل استقبال الإشارة: تحقق من استقرار مصدر الطاقة ، وتحقق من مطابقة تردد الموجة الحاملة ، وفحص العوائق المادية ، واختبار التداخل الكهرومغناطيسي.
2. إدارة التداخل: حافظ على مسافة لا تقل عن 1 متر من مصابيح الفلورسنت ، واستخدم الكابلات المحمية للتوصيلات ، وقم بتنفيذ التأريض المناسب وأضف مرشحات بصرية إذا لزم الأمر.
اختيار الوحدة المناسبة
ضع في اعتبارك هذه العوامل عند اختيار وحدة استقبال الأشعة تحت الحمراء:
1. المتطلبات البيئية: الاستخدام الداخلي مقابل الاستخدام الخارجي ، نطاق درجة الحرارة ، ظروف الرطوبة ، التعرض للضوء المحيط.
2. المتطلبات الفنية: توافق جهد التشغيل ، نطاق الاستقبال المطلوب ، احتياجات وقت الاستجابة ، متطلبات تردد الناقل.
منهجية الاختبار
1. اختبار الأداء الأساسي: قياس قوة الإشارة ، التحقق من النطاق ، اختبار حساسية الزاوية ، فحص وقت الاستجابة.
2. الاختبار البيئي: اختبار دورة درجة الحرارة ، ومقاومة الرطوبة ، ومناعة التداخل ، والموثوقية على المدى الطويل.
وظائف مدمجة
غالبا ما تشتمل مستشعرات الأشعة تحت الحمراء الحديثة على التحكم التلقائي في الكسب (AGC) ، وتصفية تمرير النطاق المدمج ، وإلغاء الضوضاء ، وإمكانيات التحقق من الأخطاء ، ووضع السكون لتوفير الطاقة.
المزايا التقنية
تتميز وحدات استقبال الأشعة تحت الحمراء الخاصة بنا: حساسية محسنة للكشف الموثوق به ، ومناعة فائقة للضوضاء ، واستهلاك منخفض للطاقة ، وعامل الشكل المضغوط ، وخيارات التكامل السهلة.
قصص نجاح
1. Integración de hogar inteligente: implementado en televisores inteligentes de las principales marcas, utilizado en sistemas de iluminación automatizados e integrado en sistemas de seguridad.
2. الأتمتة الصناعية: مراقبة خط الإنتاج ، أنظمة مراقبة الجودة ، أنظمة حاجز السلامة.
FAQ
ج: ما الذي يؤثر على مسافة استقبال وحدة استقبال الأشعة تحت الحمراء؟
س: تعتمد مسافة الاستقبال بشكل أساسي على أربعة عوامل رئيسية: خرج طاقة المرسل (يؤثر على قوة الإشارة حتى 18 مترا) ، والظروف البيئية (درجة الحرارة المثلى -25 درجة مئوية إلى + 85 درجة مئوية ، والرطوبة <80٪) ، والعوائق المادية (التي يمكن أن تقلل الإشارة بنسبة 5-90٪ اعتمادا على المادة) ، وظروف الإضاءة المحيطة. للحصول على أفضل أداء، حافظ على خط رؤية مباشر بين جهاز الإرسال والاستقبال، وتجنب التعرض القوي لأشعة الشمس، واحتفظ بمصابيح الفلورسنت على بعد 1 متر على الأقل من المستشعر.
ج: كيفية تحسين موثوقية الإشارة لأجهزة استشعار الأشعة تحت الحمراء بالأشعة تحت الحمراء؟
س: يمكن تحسين موثوقية الإشارة من خلال التركيب والصيانة المناسبين. قم بتركيب جهاز الاستقبال على ارتفاع 1.5-2 متر بزاوية ±45 درجة ، وتأكد من إمداد طاقة مستقر (3.3 فولت / 5 فولت مع تموج <100 مللي فولت) ، وتنفيذ التأريض المناسب مع طوبولوجيا النجوم ، واستخدام التدريع المناسب ضد التداخل. تعد إضافة مكثفات الفصل (0.1 درجة فهرنهايت) بالقرب من دبوس VCC والحفاظ على خط رؤية واضح أمرا ضروريا للحصول على الأداء الأمثل.
ج: ما الذي يسبب فشل الاستقبال في وحدات استقبال الأشعة تحت الحمراء؟
س: عادة ما تنتج حالات فشل الاستقبال عن أربع مشكلات رئيسية: مشكلات إمداد الطاقة (تقلبات الجهد أو التيار أقل من 1.5 مللي أمبير) ، وعدم تطابق التردد (الانحراف عن 38 كيلو هرتز ±7٪ قياسي) ، والتداخل البيئي (من مصابيح الفلورسنت أو ضوء الشمس أو المعدات الإلكترونية) ، واختلال المحاذاة المادية. يمكن أن تمنع الصيانة الدورية ، والتدريع المناسب ، والتركيب الآمن ، وضمان مصدر طاقة مستقر معظم حالات فشل الاستقبال.
آخر التطورات
تشمل التطورات الحديثة في تقنية مستشعر الأشعة تحت الحمراء نطاقات الحساسية المحسنة ، ورفض التداخل المحسن ، والتغليف المصغر ، وإدارة الطاقة المتقدمة ، وميزات التشخيص المتكاملة.
ضمان الجودة
تضمن عملية الاختبار لدينا أداء متسقا ، وتشغيل موثوق به ، ومتانة طويلة الأجل ، والامتثال للمعايير ، ووثائق الجودة.
MYS / YSH هو مورد مصنع استقبال الأشعة تحت الحمراء بالجملة في الصين ، والذي يوفر انبعاث الأشعة تحت الحمراء ، وكابل تمديد التحكم بالأشعة تحت الحمراء وكابل التحكم عن بعد HDMI ، وكابل استقبال الأشعة تحت الحمراء وكابل الإرسال بالأشعة تحت الحمراء.
نقوم بتصنيع كابلات استقبال تمديد الأشعة تحت الحمراء ذات الحساسية العالية USB IR في موردينا ومصانعنا في الصين باستخدام مواد عالية الجودة ومعدات اختبار متقدمة وفقا لمعايير CE.
MYS / YSH هي أجهزة استقبال الأشعة تحت الحمراء لمصنع جهاز التحكم عن بعد ومقرها الصين مع أكثر من 16+ عاما من الخبرة في التصنيع ، والتي تلبي مجموعة متنوعة من المتطلبات. لقد أصبحنا خبراء في تصميم وتصنيع مجموعة متنوعة من كابلات تمديد التحكم بالأشعة تحت الحمراء وكابل التحكم عن بعد HDMI وكابل جهاز إرسال الأشعة تحت الحمراء وجهاز استقبال الأشعة تحت الحمراء و inf ...
El receptor de infrarrojos (IR), también conocido como módulo receptor de infrarrojos y receptor de control remoto por infrarrojos, conocido como IRM, es un elemento receptor de luz infrarroja IC, el diodo óptico y los productos combinados y empaquetados del circuito integrado del conjunto de instrucciones especiales (ASIC). Hasta ahora, el receptor de infrarrojos para control remoto todavía se usa ampliamente en productos electrónicos de consumo, como acondicionadores de aire, televisores, decodificadores, ventiladores de control remoto, etc. يتكون جهاز استقبال الأشعة تحت الحمراء بشكل أساسي من أربعة أجزاء: الصمام الثنائي PIN المدمج (PD) والمضخم المسبق (IC) ، القوس والغرويات (الصباغ ، الإيبوكسي). تتمثل الوظيفة الرئيسية ل PD في استقبال إشارة الأشعة تحت الحمراء التي يرسلها جهاز الإرسال ؛ IC هي وحدة المعالجة المركزية لجهاز استقبال الأشعة تحت الحمراء ، وتتكون بشكل أساسي من دائرة أساسية من بلورات السيليكون ، والوظائف الرئيسية هي التضخيم والحد والتصفية وفك التشفير. مبدأ العمل: يمكن لجهاز استقبال الأشعة تحت الحمراء أن يستقبل بشكل عام نطاق 850 نانومتر ~ 1100 نانومتر من ضوء الأشعة تحت الحمراء ، والذي يهدف بشكل أساسي إلى تلقي ضوء الأشعة تحت الحمراء 940 نانومتر. بعد أن يراقب الصمام الثنائي PIN إشارة الأشعة تحت الحمراء ، يتم تحويلها إلى إشارة كهربائية ، تتم معالجتها بواسطة مكبر الصوت ، والمحدد ، ومرشح ممر النطاق ، وما إلى ذلك ، وأخيرا يتم استعادة الإشارة إلى شكل موجة الإشارة في نهاية الإرسال بواسطة وحدة فك التشفير ، ويتم إخراجها إلى جهاز التحكم من خلال دبوس إخراج الإشارة لرأس الاستقبال ، وذلك لتحقيق السيطرة على الجهاز. مخطط الكتلة
YISHENGHUA ELECTRONIC CO., LTD. (MYS) puede proporcionar pruebas de muestras gratuitas, circuito de productos y soporte técnico. Nuestros productos principales incluyen: cabezal receptor de infrarrojos, receptor de infrarrojos SMT, cable receptor de infrarrojos, cable transmisor de infrarrojos, extensor de receptor de infrarrojos.
الإنتاج الاحترافي لأجهزة استقبال الأشعة تحت الحمراء لأول 20 عاما!
